こんにちは!ネジータです!!

前回に続きCLTモデル施設「建築学専攻セミナールーム」の現場見学に行ってきました。
実際にビスがどのように使用されているのかを紹介したいと思います!

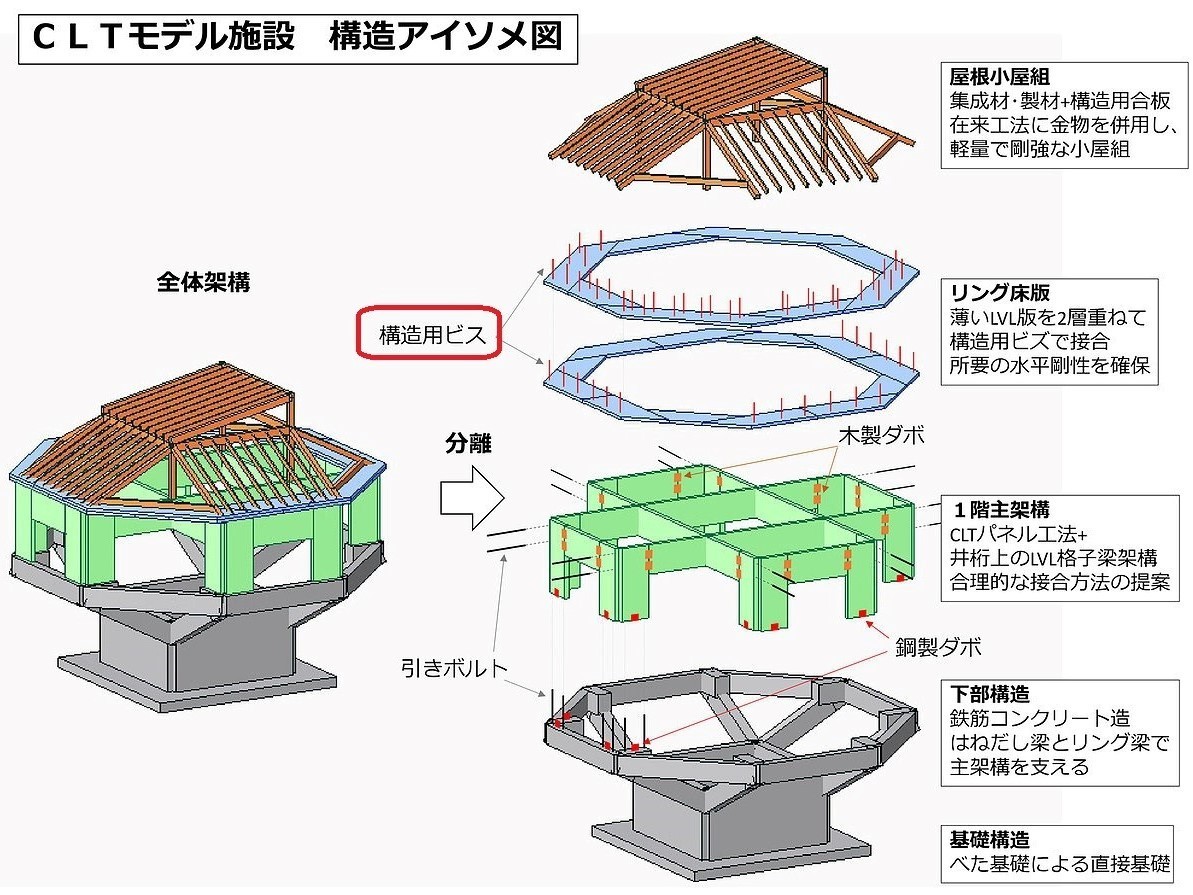

このように1階のCLTパネルとLVLの格子梁の上にLVLのリング床を敷き、ビスで接合することで必要な水平剛性を確保します。

シネジック社内で要素試験を実施、1本あたりの耐力を確認して現場でのビスのピッチや必要本数を決めました。


実際に現場で施工されている様子はどうでしょう?

使用されているのはパネリードX(PX8-170、200、230)!
小さくて見えにくいかもしれませんが、こんなにもたくさんのビスがLVL床に施工されています。
その数なんと2,500本!大工さんお疲れ様でした。。
そして完成後の様子がこちら。
多角形のデザインがとてもおしゃれで内観も開放的です。
